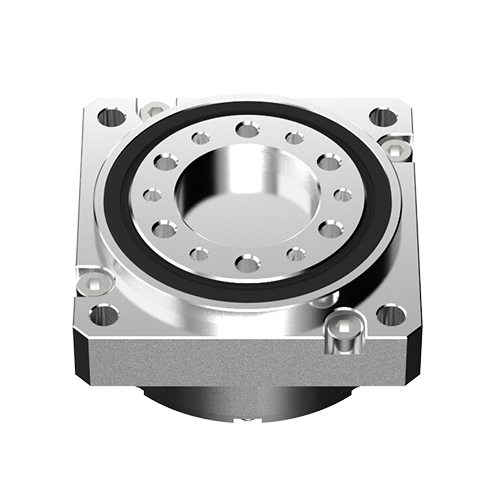

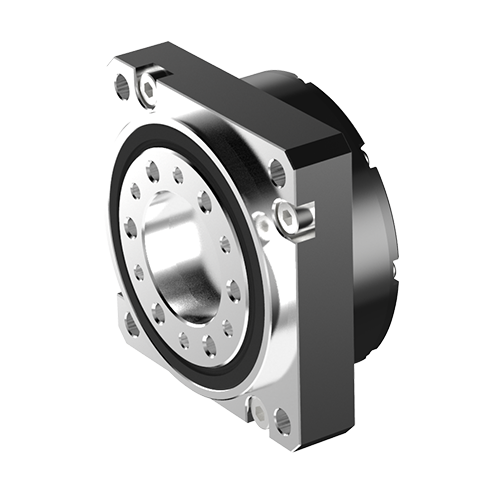

DYD-11-051
DYNAMIXEL DRIVE (DYD) es un engranaje de alta precisión con una resistencia superior al impacto
ROBOTIS DYNAMIXEL DRIVE (DYD) logra un alto par y precisión al mismo tiempo que es más compacto, más liviano y más resistente que otros reductores de engranajes en el mercado.
ROBOTIS desarrolló el DYNAMIXEL DRIVE (DYD) en 2013 mediante la integración con el actuador DYNAMIXEL de alto rendimiento llamado DYNAMIXEL-P y la calidad del DYNAMIXEL DRIVE (DYD) se puede ver en productos relacionados como OpenManipulator-P, ROBOTIS Hand y Robots Humanoides a Escala Real.
Características principales
-
Alta durabilidad y gran rigidez
-
Alta resistencia al impacto
-
Alta precisión
-
Relación de transmisión variable
-
Alta eficiencia y baja holgura
-
Módulo de engranajes ligero y compacto
DYNAMIXEL DRIVE (DYD) es un engranaje de alta precisión con una resistencia superior al impacto
ROBOTIS DYNAMIXEL DRIVE (DYD) logra un alto par y precisión al mismo tiempo que es más compacto, más liviano y más resistente que otros reductores de engranajes en el mercado.
ROBOTIS desarrolló el DYNAMIXEL DRIVE (DYD) en 2013 mediante la integración con el actuador DYNAMIXEL de alto rendimiento llamado DYNAMIXEL-P y la calidad del DYNAMIXEL DRIVE (DYD) se puede ver en productos relacionados como OpenManipulator-P, ROBOTIS Hand y Robots Humanoides a Escala Real.
Características principales
-
Alta durabilidad y gran rigidez
-
Alta resistencia al impacto
-
Alta precisión
-
Relación de transmisión variable
-
Alta eficiencia y baja holgura
-
Módulo de engranajes ligero y compacto
| Relación de transmisión | Par nominal [@2,000 rpm] | Velocidad nominal de entrada [rpm] | Dimensión [mm] | Peso [g] |
| 51 |
|
2,000 | 43 x 43 x 23,5 | 196 |
| Properties | Unit | DYD-11-033 | DYD-11-051 |
| Gear ratio | - | 33 | 51 |
| Repeatable peak torque | Nm | 8.5 | 17.0 |
| Rated torque | Nm | 2.2 | 3.5 |
| Maximum input speed | rpm | 6,000 | 6,000 |
| Nominal input speed | rpm | 2,000 | 2,000 |
| Hysteresis loss / Backlash | arcmin | <3.0 | <3.0 |
| Starting torque | cNm | 20 | 20 |
| Service life | hours | 7,000 | 7,000 |
| Dimension(W x H x D) | mm | 43 x 43 x 23.5 | 43 x 43 x 23.5 |
| Weight | g | 196 | 196 |
En general, una transmisión de engranajes cicloidales tradicional es bien conocida por ser fuerte pero de mayor tamaño y más pesada en comparación con la transmisión armónica. Sin embargo, a diferencia de los accionamientos cicloides tradicionales, el ROBOTIS DYNAMIXEL DRIVE (DYD) logra un alto par y una repetibilidad precisa al mismo tiempo, al tiempo que es más compacto, más liviano y más resistente que otros reductores en el mercado.
