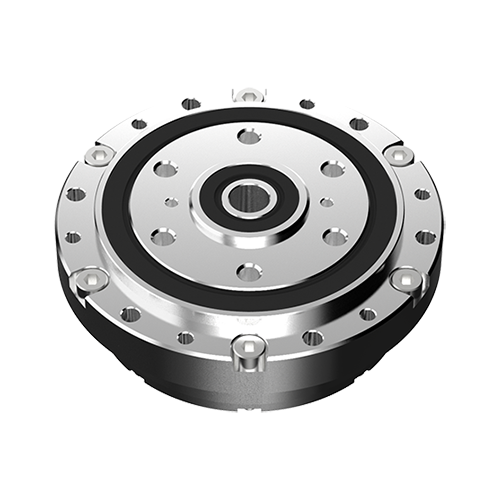

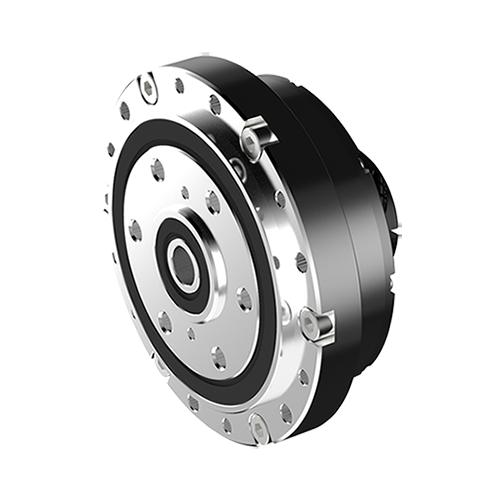

DYD-14-099
DYNAMIXEL DRIVE (DYD) es un engranaje de alta precisión con una resistencia superior al impacto
ROBOTIS DYNAMIXEL DRIVE (DYD) logra un alto par y precisión al mismo tiempo que es más compacto, más liviano y más resistente que otros reductores de engranajes en el mercado.
ROBOTIS desarrolló el DYNAMIXEL DRIVE (DYD) en 2013 mediante la integración con el actuador DYNAMIXEL de alto rendimiento llamado DYNAMIXEL-P y la calidad del DYNAMIXEL DRIVE (DYD) se puede ver en productos relacionados como OpenManipulator-P, ROBOTIS Hand y Robots Humanoides a Escala Real.
Características principales
-
Alta durabilidad y gran rigidez
-
Alta resistencia al impacto
-
Alta precisión
-
Relación de transmisión variable
-
Alta eficiencia y baja holgura
-
Módulo de engranajes ligero y compacto
DYNAMIXEL DRIVE (DYD) es un engranaje de alta precisión con una resistencia superior al impacto
ROBOTIS DYNAMIXEL DRIVE (DYD) logra un alto par y precisión al mismo tiempo que es más compacto, más liviano y más resistente que otros reductores de engranajes en el mercado.
ROBOTIS desarrolló el DYNAMIXEL DRIVE (DYD) en 2013 mediante la integración con el actuador DYNAMIXEL de alto rendimiento llamado DYNAMIXEL-P y la calidad del DYNAMIXEL DRIVE (DYD) se puede ver en productos relacionados como OpenManipulator-P, ROBOTIS Hand y Robots Humanoides a Escala Real.
Características principales
-
Alta durabilidad y gran rigidez
-
Alta resistencia al impacto
-
Alta precisión
-
Relación de transmisión variable
-
Alta eficiencia y baja holgura
-
Módulo de engranajes ligero y compacto
| Relación de transmisión | Par nominal [@2,000 rpm] | Velocidad nominal de entrada [rpm] | Dimensión [mm] | Peso [g] |
| 99 |
|
2,000 | Ø68 x 30 | 400 |
| Propiedades | Unidad | DYD-14-051 | DYD-14-099 |
| Relación de transmisión | - | 51 | 99 |
| Par máximo repetible | Nm | 24 | 35 |
| Par nominal | Nm | 3.7 | 5.4 |
| Velocidad máxima de entrada | Rpm | 6,000 | 6,000 |
| Velocidad nominal de entrada | Rpm | 2,000 | 2,000 |
| Pérdida de histéresis / Reacción violenta | Arco Marino | <3.0 | <3.0 |
| Par de arranque | Cnm | 20 | 20 |
| Vida útil | horas | 7,000 | 7,000 |
| Dimensión (OD x Alto) | milímetro | ∅68 x 30 | ∅68 x 30 |
| Peso | g | 400 | 400 |
En general, una transmisión de engranajes cicloidales tradicional es bien conocida por ser fuerte pero de mayor tamaño y más pesada en comparación con la transmisión armónica. Sin embargo, a diferencia de los accionamientos cicloides tradicionales, el ROBOTIS DYNAMIXEL DRIVE (DYD) logra un alto par y una repetibilidad precisa al mismo tiempo, al tiempo que es más compacto, más liviano y más resistente que otros reductores en el mercado.
