ESP32
La placa de desarrollo FireBeetle 2 ESP32-E (N16R2) para IoT es una solución avanzada para diversas aplicaciones del Internet de las Cosas. Equipada con el módulo ESP32-WROOM-32E-N16R2, cuenta con un procesador de doble núcleo de 32 bits, 16 MB de memoria Flash y 2 MB de PSRAM. Esta potente placa admite comunicación en modo dual Wi-Fi y Bluetooth, lo que la convierte en una opción ideal para proyectos que requieren conectividad robusta, incluyendo diseños de interfaz sofisticados con la biblioteca gráfica LVGL.
Especificación
Parámetros de potencia
Voltaje de entrada
- Interfaz USB-C: 5 V CC
- Interfaz PH2.0: iones de litio de 3,7 V
- Pin VCC: 5V DC
Parámetros de MCU
- Procesador: Procesador Tensilica LX6 de doble núcleo (un núcleo para conectividad de alta velocidad, un núcleo para desarrollo de aplicaciones independientes)
- Frecuencia de reloj: 240MHz
- SRAM: 520KB
- ROM: 448KB
- Flash: 16 MB
- PSRAM: 2 MB
- Reloj en chip: oscilador de cristal de 40MHz, oscilador de cristal de 32.768KHz
Parámetros inalámbricos
- Estándar Wi-Fi: FCC / CE / TELEC / KCC
- Protocolo Wi-Fi: 802.11 b/g/n/d/e/i/k/r (802.11n, hasta 150 Mbps), agregación A-MPDU y A-MSDU, admite un intervalo de protección de 0,4 us
- Rango de frecuencia Wi-Fi: 2.4 ~ 2.5 GHz
- Protocolo Bluetooth: Cumple con los estándares Bluetooth V4.2 BR/EDR y BLE
- Audio Bluetooth: audio CVSD y SBC
- Rango de frecuencia de Bluetooth: 2.4 ~ 2.5GHz

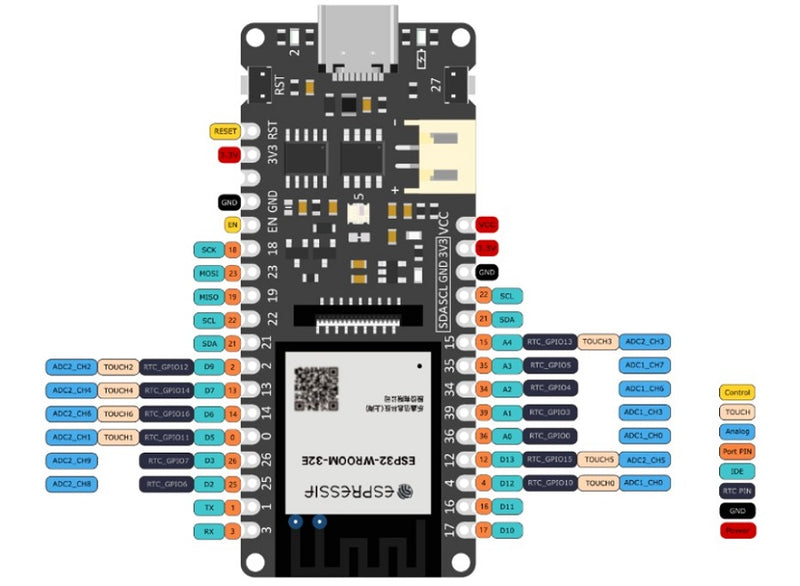

Parámetros periféricos
- Pines digitales × 17: IO0, IO1, IO2, IO3, IO4, IO12, IO13, IO14, IO15, IO17, IO18, IO19, IO21, IO22, IO23, IO25, IO26
- Pines analógicos × 11: IO0, IO2, IO4, IO12, IO13, IO14, IO15, IO25, IO26, I34, I35
- Interfaces UART: ×3
- Interfaz SPI: ×1
- Interfaz I2C: ×1
- Interfaz I2S: ×1
- Interfaz DAC: ×2
- Interfaces táctiles: ×7
- Canales LED PWM: ×16
- RGB_LED: WS2812
- Interfaz de visualización: GDI
Otros parámetros
- Compatibilidad de interfaz: compatible con la serie FireBeetle V2
- Tamaño del módulo: 25,4 mm × 60 mm
- Peso: 23,4 g
La placa de desarrollo FireBeetle 2 ESP32-E (N16R2) para IoT es una solución avanzada para diversas aplicaciones del Internet de las Cosas. Equipada con el módulo ESP32-WROOM-32E-N16R2, cuenta con un procesador de doble núcleo de 32 bits, 16 MB de memoria Flash y 2 MB de PSRAM. Esta potente placa admite comunicación en modo dual Wi-Fi y Bluetooth, lo que la convierte en una opción ideal para proyectos que requieren conectividad robusta, incluyendo diseños de interfaz sofisticados con la biblioteca gráfica LVGL.
Especificación
Parámetros de potencia
Voltaje de entrada
- Interfaz USB-C: 5 V CC
- Interfaz PH2.0: iones de litio de 3,7 V
- Pin VCC: 5V DC
Parámetros de MCU
- Procesador: Procesador Tensilica LX6 de doble núcleo (un núcleo para conectividad de alta velocidad, un núcleo para desarrollo de aplicaciones independientes)
- Frecuencia de reloj: 240MHz
- SRAM: 520KB
- ROM: 448KB
- Flash: 16 MB
- PSRAM: 2 MB
- Reloj en chip: oscilador de cristal de 40MHz, oscilador de cristal de 32.768KHz
Parámetros inalámbricos
- Estándar Wi-Fi: FCC / CE / TELEC / KCC
- Protocolo Wi-Fi: 802.11 b/g/n/d/e/i/k/r (802.11n, hasta 150 Mbps), agregación A-MPDU y A-MSDU, admite un intervalo de protección de 0,4 us
- Rango de frecuencia Wi-Fi: 2.4 ~ 2.5 GHz
- Protocolo Bluetooth: Cumple con los estándares Bluetooth V4.2 BR/EDR y BLE
- Audio Bluetooth: audio CVSD y SBC
- Rango de frecuencia de Bluetooth: 2.4 ~ 2.5GHz
Parámetros periféricos
- Pines digitales × 17: IO0, IO1, IO2, IO3, IO4, IO12, IO13, IO14, IO15, IO17, IO18, IO19, IO21, IO22, IO23, IO25, IO26
- Pines analógicos × 11: IO0, IO2, IO4, IO12, IO13, IO14, IO15, IO25, IO26, I34, I35
- Interfaces UART: ×3
- Interfaz SPI: ×1
- Interfaz I2C: ×1
- Interfaz I2S: ×1
- Interfaz DAC: ×2
- Interfaces táctiles: ×7
- Canales LED PWM: ×16
- RGB_LED: WS2812
- Interfaz de visualización: GDI
Otros parámetros
- Compatibilidad de interfaz: compatible con la serie FireBeetle V2
- Tamaño del módulo: 25,4 mm × 60 mm
- Peso: 23,4 g
Abundantes interfaces periféricas
Incluyendo 17 pines digitales, 11 pines analógicos, 3 interfaces UART, 1 interfaz SPI, 1 interfaz I2C, 1 interfaz I2S y 2 interfaces DAC, puede satisfacer varias necesidades de conexión de hardware
Modos de fuente de alimentación dual
Compatible con fuentes de alimentación de batería de litio de 3,7 V y USB externas, puede cambiar automáticamente entre fuentes de alimentación con una fuente de alimentación dual y admite modos de carga USB y CC externa.
Soporte para múltiples métodos de programación
Incluyendo Arduino IDE, ESP-IDF, Micro-Python, etc., que se adaptan a los hábitos de programación de diferentes desarrolladores.
Diseño compacto, conveniente para incrustar
Con un tamaño de solo 25,4 mm × 60 mm, antenas WiFi y Bluetooth integradas, y utilizando un diseño de orificio para sellos, es conveniente incrustarlo o integrarlo en prototipos de PCB.
