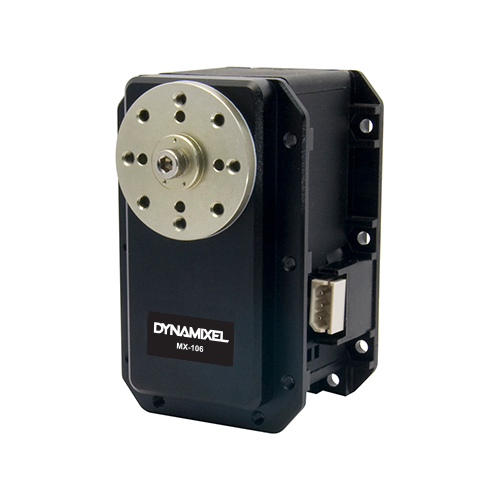

MX-106T
$0,00
DYNAMIXEL-X
DYNAMIXEL-X es un actuador en red de alto rendimiento, que se ha utilizado ampliamente para construir robots multiarticulares con fiabilidad y capacidad de expansión.
Funciones
- Actuador inteligente exclusivo del robot con motor de CC totalmente integrado + engranaje reductor + controlador + controlador + red en un servomódulo de CC compacto.
- Arquitectura de control sofisticada: Múltiples métodos
de retroalimentación y control (6 modos de funcionamiento, control de ganancia PID, control de perfil, retroalimentación de datos) - Compatible con múltiples entornos
de desarrollo (SDK, código fuente, bibliotecas, softwares basados en GUI)
DESCRIPCIÓN
DYNAMIXEL-X
DYNAMIXEL-X es un actuador en red de alto rendimiento, que se ha utilizado ampliamente para construir robots multiarticulares con fiabilidad y capacidad de expansión.
Funciones
- Actuador inteligente exclusivo del robot con motor de CC totalmente integrado + engranaje reductor + controlador + controlador + red en un servomódulo de CC compacto.
- Arquitectura de control sofisticada: Múltiples métodos
de retroalimentación y control (6 modos de funcionamiento, control de ganancia PID, control de perfil, retroalimentación de datos) - Compatible con múltiples entornos
de desarrollo (SDK, código fuente, bibliotecas, softwares basados en GUI)
ESPECIFICACIONES
| Par de pérdida [N.m] | Velocidad sin carga [rpm] | Voltaje [V] | Dimensión [mm] | Peso [g] | |
| 0.92 |
|
11.1 | 20.0 x 34.0 x 26.0 | 23.0 |
| Nombre del modelo | MX-106T | |
|---|---|---|
| Serie | DYNAMIXEL | |
| MCU | ARM Cortex-M3 (72 [Mhz], 32 [bit]) | |
| Voltaje de entrada | Mín. [V] | 10.0 |
| Recomendado [V] | 12.0 | |
| Máx. [V] | 14.8 | |
| Características de rendimiento | Voltaje [V] | 12.0 |
| Par de pérdida [N·m] | 8.40 | |
| Corriente de pérdida [A] | 5.2 | |
| Velocidad sin carga [rpm] | 45.0 | |
| Corriente sin carga [A] | 0.17 | |
| Operación continua | Voltaje [V] | - |
| Par [N·m] | - | |
| Velocidad [rpm] | - | |
| Corriente [A] | - | |
| Resolución | Resolución [grados/pulso] | 0.0879000000 |
| Paso [pulso/rev] | 4,096 | |
| Ángulo [grado] | 360 | |
| Sensor de posición | Codificador absoluto sin contacto (12 [bits], 360 [grados]) Fabricante: ams(www.ams.com), Nº de pieza: AS5045 | |
| Temperatura de funcionamiento | Mín. [°C] | -5 |
| Máx. [°C] | 80 | |
| Motor | Sin núcleo (Maxon) | |
| Velocidad | Mín. [pb] | 8,000 |
| Máx. [bps] | 4,500,000 | |
| Algoritmo de control | PID | |
| Tipo de engranaje | Espuela | |
| Material del engranaje | Metal | |
| Material de la caja | Metal (frente) Plástico de ingeniería (medio, trasero) | |
| Dimensiones (ancho x alto x fondo) [mm] | 40,2 x 65,1 x 46,0 | |
| Dimensiones (ancho x alto x fondo) [pulgadas] | 1,58 x 2,66 x 1,81 | |
| Peso [g] | 153.00 | |
| Peso [oz] | 5.40 | |
| Relación de transmisión | 225 : 1 | |
| Reacción [arcmin] | - | |
| Reacción violenta [grados] | - | |
| Señal de comando | Paquete digital | |
| Tipo de protocolo | Comunicación serial asíncrona semidúplex (8 bits, 1 parada, sin paridad) | |
| Enlace (físico) | Bus multipunto de nivel TTL | |
| IDENTIFICACIÓN | 0 ~ 253 | |
| Retroalimentación | Posición, temperatura, carga, voltaje de entrada, etc. | |
| Versión del protocolo | Protocolo 1.0 (predeterminado) Protocolo 2.0 | |
| Modo de funcionamiento / ángulo | Modo de rueda: giro sin fin Modo de articulación: 360 [grados] Modo de vuelta múltiple: ±28 [rev] | |
| Salida [W] | - | |
| Corriente de espera [mA] | 100 | |
MX-106T
$0,00
*NO es compatible con el conjunto HN05-N101 / T101 Set.
