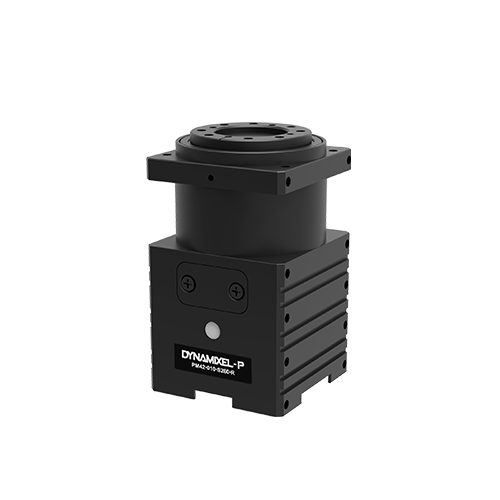

PM42-010-S260-R
$0,00
DYNAMIXEL-P
DYNAMIXEL-P es la solución de actuador inteligente premium industrializada de ROBOTIS para robots a escala real
Funciones
- Engranaje cicloide de reducción resistente y duradero: DYNAMIXEL-P implementa engranajes cicloidales de reducción extraíbles. Las cicloides, pequeñas y ligeras, permiten un dispositivo de engranajes reductores de alta relación.
Además, los engranajes cicloidales son más resistentes a las vibraciones y los impactos, lo que resulta en una holgura mínima. - Variedad de algoritmos de control: DYNAMIXEL-P adopta algoritmos de control de posición, velocidad y corriente eléctrica. El usuario puede controlar estos 3 aspectos en cualquier combinación y ajustar correctamente el robot.
DYNAMIXEL-P proporciona un gráfico que ilustra la relación entre la corriente eléctrica y el par.
Esta característica es útil para el control de par a través del control de corriente. - Control de precisión: Con una resolución máxima de 1,003,846, los usuarios pueden controlar aproximadamente 0,0004 grados por unidad, lo que permite un control de alta precisión.
DESCRIPCIÓN
DYNAMIXEL-P
DYNAMIXEL-P es la solución de actuador inteligente premium industrializada de ROBOTIS para robots a escala real
Funciones
- Engranaje cicloide de reducción resistente y duradero: DYNAMIXEL-P implementa engranajes cicloidales de reducción extraíbles. Las cicloides, pequeñas y ligeras, permiten un dispositivo de engranajes reductores de alta relación.
Además, los engranajes cicloidales son más resistentes a las vibraciones y los impactos, lo que resulta en una holgura mínima. - Variedad de algoritmos de control: DYNAMIXEL-P adopta algoritmos de control de posición, velocidad y corriente eléctrica. El usuario puede controlar estos 3 aspectos en cualquier combinación y ajustar correctamente el robot.
DYNAMIXEL-P proporciona un gráfico que ilustra la relación entre la corriente eléctrica y el par.
Esta característica es útil para el control de par a través del control de corriente. - Control de precisión: Con una resolución máxima de 1,003,846, los usuarios pueden controlar aproximadamente 0,0004 grados por unidad, lo que permite un control de alta precisión.
ESPECIFICACIONES

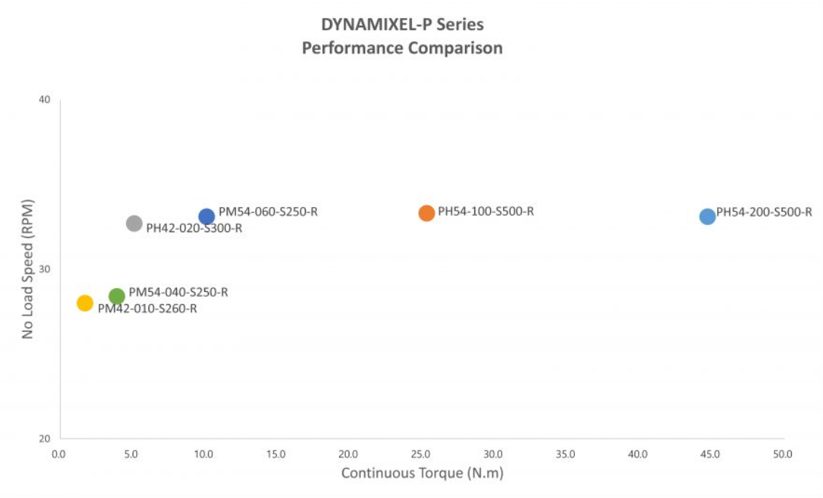

| Par continuo [N.m] | Velocidad sin carga [rpm] | Voltaje [V] | Dimensión [mm] | Peso [g] | |
| 1.7 | 28.0 | 24.0 | 42.0 x 72.0 x 42.0 | 270 |
| Model Name | PM42-010-S260-R | |
|---|---|---|
| Series | DYNAMIXEL P | |
| MCU | ARM Cortex-M4 (168 [Mhz], 32 [bit]) | |
| Input Voltage | Min. [V] | - |
| Recommended [V] | 24.0 | |
| Max. [V] | - | |
| Performance Characteristics | Voltage [V] | 24.0 |
| Stall Torque [N·m] | - | |
| Stall Current [A] | - | |
| No Load Speed [rpm] | 28.0 | |
| No Load Current [A] | 0.52 | |
| Continuous Operation | Voltage [V] | 24.0 |
| Torque [N·m] | 1.7 | |
| Speed [rpm] | 26.0 | |
| Current [A] | 0.6 | |
| Resolution | Resolution [deg/pulse] | 0.0007000000 |
| Step [pulse/rev] | 526,374 | |
| Angle [degree] | 360 | |
| Position Sensor | Contactless absolute encoder Incremental encoder | |
| Operating Temperature | Min. [°C] | -5 |
| Max. [°C] | 55 | |
| Motor | Coreless (Maxon) | |
| Baud Rate | Min. [bps] | 9,600 |
| Max. [bps] | 10,500,000 | |
| Control Algorithm | PID | |
| Gear Type | Cycloid | |
| Gear Material | Metal | |
| Case Material | Metal | |

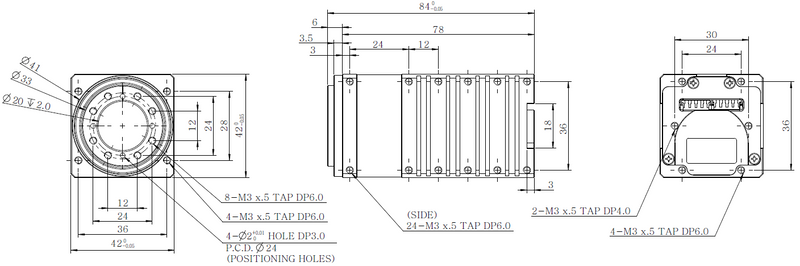

| Dimensions (WⅹHⅹD) [mm] | 42.0 x 72.0 x 42.0 | |
| Dimensions (WⅹHⅹD) [inch] | 1.65 x 3.31 x 1.65 | |
| Weight [g] | 270.00 | |
| Weight [oz] | 9.52 | |
| Gear Ratio | 257.0 : 1 | |
| Backlash [arcmin] | 6 | |
| Backlash [deg] | 0.10 | |
| Command Signal | Digital Packet | |
| Protocol Type | Half duplex Asynchronous Serial Communication (8bit, 1stop, No Parity) | |
| Link (Physical) | RS-485 Multidrop Bus | |
| ID | 0 ~ 252 | |
| Feedback | Position, Velocity, Current, Temperature, Voltage, External Port, etc | |
| Protocol version | Protocol 2.0 Modbus | |
| Operating Mode / Angle | Current Control mode：Endless turn Velocity Control mode：Endless turn Position Control Mode：360 [deg] Extended Position Control Mode PWM Control Mode：Endless turn | |
| Output [W] | 10 | |
| Standby Current [mA] | 30 | |
PM42-010-S260-R
$0,00

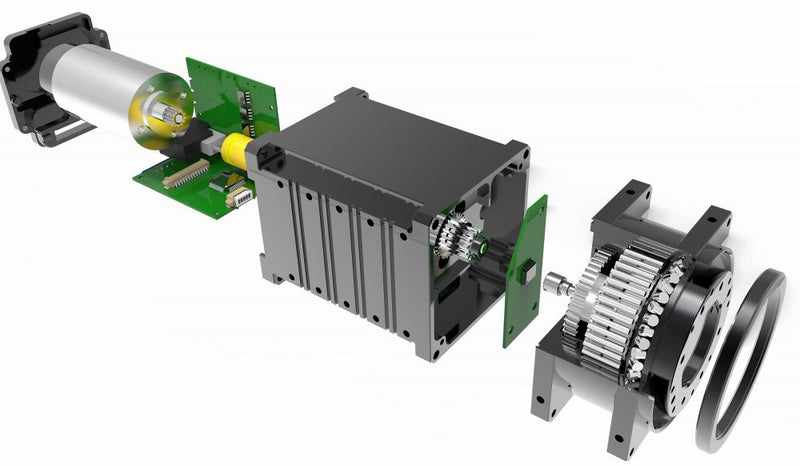

DYNAMIXEL es un actuador inteligente exclusivo de robots con motor de CC + controlador + controlador + sensor + engranaje reductor + red totalmente integrados en un módulo servo de CC.
La serie DYNAMIXEL-P implementa engranajes cicloides de reducción extraíbles, lo que da como resultado una alta precisión y resistencia al impacto.
