PM54-040-S250-R
$0,00
DYNAMIXEL-P
DYNAMIXEL-P es la solución de actuador inteligente premium industrializada de ROBOTIS para robots a escala real
Funciones
- Engranaje cicloide de reducción resistente y duradero: DYNAMIXEL-P implementa engranajes cicloidales de reducción extraíbles. Las cicloides, pequeñas y ligeras, permiten un dispositivo de engranajes reductores de alta relación.
Además, los engranajes cicloidales son más resistentes a las vibraciones y los impactos, lo que resulta en una holgura mínima. - Variedad de algoritmos de control: DYNAMIXEL-P adopta algoritmos de control de posición, velocidad y corriente eléctrica. El usuario puede controlar estos 3 aspectos en cualquier combinación y ajustar correctamente el robot.
DYNAMIXEL-P proporciona un gráfico que ilustra la relación entre la corriente eléctrica y el par.
Esta característica es útil para el control de par a través del control de corriente. - Control de precisión: Con una resolución máxima de 1,003,846, los usuarios pueden controlar aproximadamente 0,0004 grados por unidad, lo que permite un control de alta precisión.
DESCRIPCIÓN
DYNAMIXEL-P
DYNAMIXEL-P es la solución de actuador inteligente premium industrializada de ROBOTIS para robots a escala real
Funciones
- Engranaje cicloide de reducción resistente y duradero: DYNAMIXEL-P implementa engranajes cicloidales de reducción extraíbles. Las cicloides, pequeñas y ligeras, permiten un dispositivo de engranajes reductores de alta relación.
Además, los engranajes cicloidales son más resistentes a las vibraciones y los impactos, lo que resulta en una holgura mínima. - Variedad de algoritmos de control: DYNAMIXEL-P adopta algoritmos de control de posición, velocidad y corriente eléctrica. El usuario puede controlar estos 3 aspectos en cualquier combinación y ajustar correctamente el robot.
DYNAMIXEL-P proporciona un gráfico que ilustra la relación entre la corriente eléctrica y el par.
Esta característica es útil para el control de par a través del control de corriente. - Control de precisión: Con una resolución máxima de 1,003,846, los usuarios pueden controlar aproximadamente 0,0004 grados por unidad, lo que permite un control de alta precisión.
ESPECIFICACIONES
| Par continuo [N.m] | Velocidad sin carga [rpm] | Voltaje [V] | Dimensión [mm] | Peso [g] | |
| 3.9 |
|
24.0 | 54.0 x 108.0 x 54.0 | 710 |
| Nombre del modelo | PM54-040-S250-R | |
|---|---|---|
| Serie | DYNAMIXEL P | |
| MCU | ARM Cortex-M4 (168 [Mhz], 32 [bit]) | |
| Voltaje de entrada | Mín. [V] | - |
| Recomendado [V] | 24.0 | |
| Máx. [V] | - | |
| Características de rendimiento | Voltaje [V] | 24.0 |
| Par de pérdida [N·m] | - | |
| Corriente de pérdida [A] | - | |
| Velocidad sin carga [rpm] | 28.0 | |
| Corriente sin carga [A] | 1.32 | |
| Operación continua | Voltaje [V] | 24.0 |
| Par [N·m] | 3.9 | |
| Velocidad [rpm] | 24.2 | |
| Corriente [A] | 1.9 | |
| Resolución | Resolución [grados/pulso] | 0.0007000000 |
| Paso [pulso/rev] | 502,834 | |
| Ángulo [grado] | 360 | |
| Sensor de posición | Codificador absoluto sin contacto Codificador incremental | |
| Temperatura de funcionamiento | Mín. [°C] | -5 |
| Máx. [°C] | 55 | |
| Motor | BLDC (Maxon) | |
| Velocidad | Mín. [pb] | 9,600 |
| Máx. [bps] | 10,500,000 | |
| Algoritmo de control | PID | |
| Tipo de engranaje | Cicloide | |
| Material del engranaje | Metal | |
| Material de la caja | Metal | |

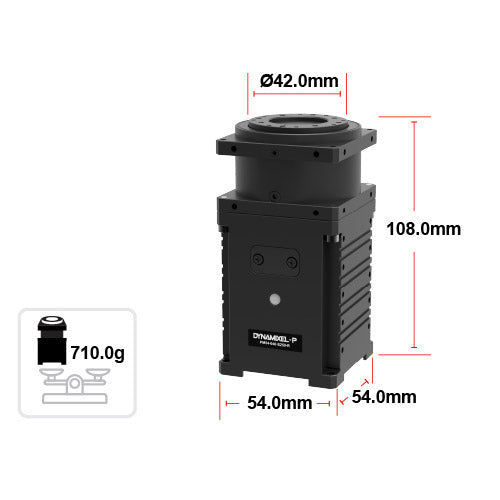

| Dimensiones (ancho x alto x fondo) [mm] | 54.0 x 108.0 x 54.0 | |
| Dimensiones (ancho x alto x fondo) [pulgadas] | 2,13 x 4,25 x 2,13 | |
| Peso [g] | 710.00 | |
| Peso [oz] | 25.04 | |
| Relación de transmisión | 251.4 : 1 | |
| Reacción [arcmin] | 6 | |
| Reacción violenta [grados] | 0.10 | |
| Señal de comando | Paquete digital | |
| Tipo de protocolo | Comunicación serial asíncrona semidúplex (8 bits, 1 parada, sin paridad) | |
| Enlace (físico) | Bus multipunto RS-485 | |
| IDENTIFICACIÓN | 0 ~ 252 | |
| Retroalimentación | Posición, velocidad, corriente, temperatura, voltaje, puerto externo, etc. | |
| Versión del protocolo | Protocolo 2.0 Modbus | |
| Modo de funcionamiento / ángulo | Modo de control actual: giro sin fin Modo de control de velocidad: giro sin fin Modo de control de posición: 360 [grados] Modo de control de posición extendido Modo de control PWM: giro sin fin | |
| Salida [W] | 40 | |
| Corriente de espera [mA] | 40 | |
PM54-040-S250-R
$0,00
DYNAMIXEL es un actuador inteligente exclusivo de robots con motor de CC + controlador + controlador + sensor + engranaje reductor + red totalmente integrados en un módulo servo de CC.
La serie DYNAMIXEL-P implementa engranajes cicloides de reducción extraíbles, lo que da como resultado una alta precisión y resistencia al impacto.
