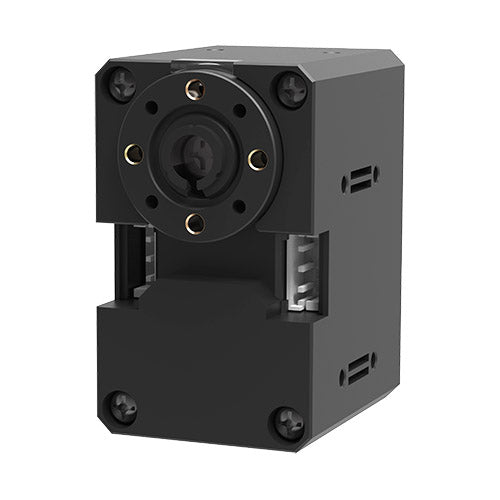

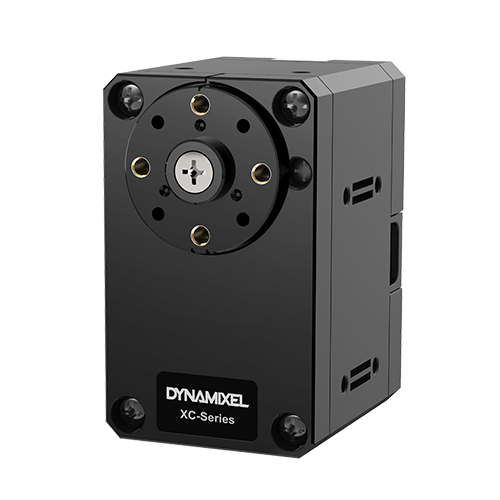

XC430-W150-T
DYNAMIXEL-X
Funciones
- Actuador inteligente exclusivo del robot con motor de CC totalmente integrado + engranaje reductor + controlador + controlador + red en un servomódulo de CC compacto.
- Arquitectura de control sofisticada: Múltiples métodos
de retroalimentación y control (6 modos de funcionamiento, control de ganancia PID, control de perfil, retroalimentación de datos) - Compatible con múltiples entornos
de desarrollo (SDK, código fuente, bibliotecas, softwares basados en GUI)
DYNAMIXEL-X
Funciones
- Actuador inteligente exclusivo del robot con motor de CC totalmente integrado + engranaje reductor + controlador + controlador + red en un servomódulo de CC compacto.
- Arquitectura de control sofisticada: Múltiples métodos
de retroalimentación y control (6 modos de funcionamiento, control de ganancia PID, control de perfil, retroalimentación de datos) - Compatible con múltiples entornos
de desarrollo (SDK, código fuente, bibliotecas, softwares basados en GUI)

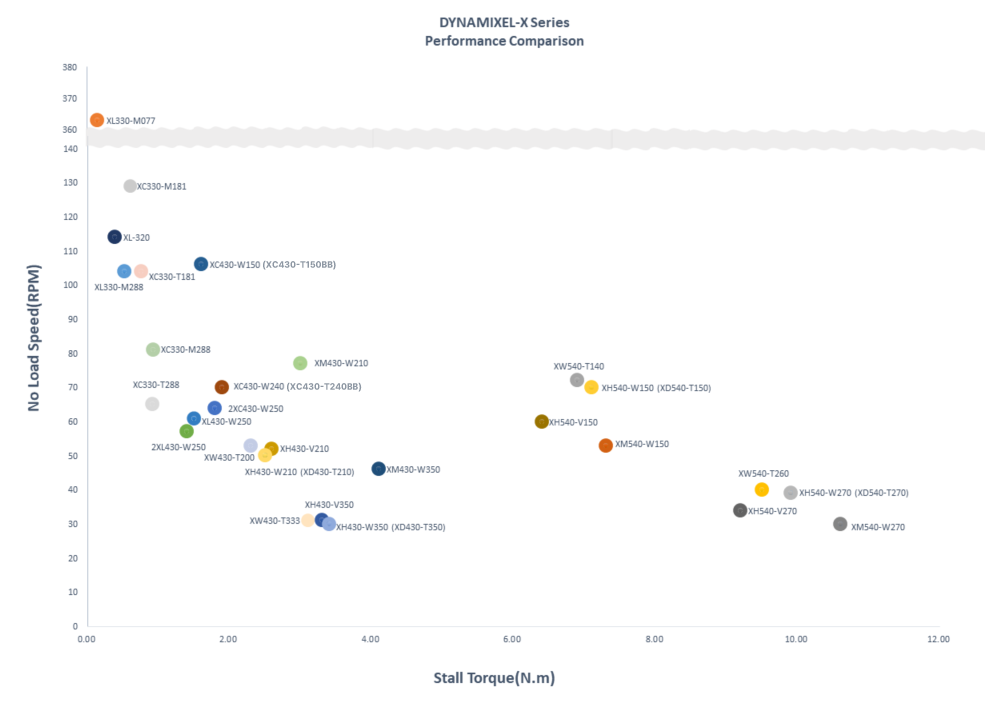

| Par de pérdida [N.m] | Velocidad sin carga [rpm] | Voltaje [V] | Dimensión [mm] | Peso [g] | |
| 0.92 |
|

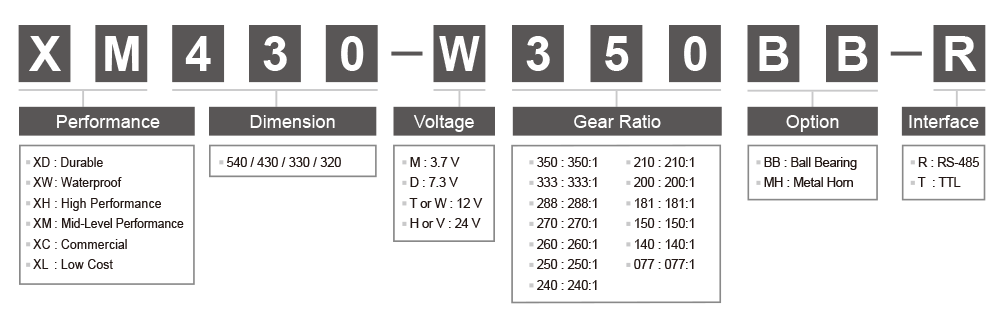

11.1 | 20.0 x 34.0 x 26.0 | 23.0 |
| Nombre del modelo | XC430-W150-T | |
|---|---|---|
| Serie | DYNAMIXEL X | |
| MCU | ARM Cortex-M3 (72 [Mhz], 32 [bit]) | |
| Voltaje de entrada | Mín. [V] | 10.0 |
| Recomendado [V] | 12.0 | |
| Máx. [V] | 14.8 | |
| Características de rendimiento | Voltaje [V] | 12.0 |
| Par de pérdida [N·m] | 1.60 | |
| Corriente de pérdida [A] | 1.4 | |
| Velocidad sin carga [rpm] | 106.0 | |
| Corriente sin carga [A] | 0.06 | |
| Operación continua | Voltaje [V] | - |
| Par [N·m] | - | |
| Velocidad [rpm] | - | |
| Corriente [A] | - | |
| Resolución | Resolución [grados/pulso] | 0.0879000000 |
| Paso [pulso/rev] | 4,096 | |
| Ángulo [grado] | 360 | |
| Sensor de posición | Codificador absoluto sin contacto (12 [bits], 360 [grados]) Fabricante: ams(www.ams.com), Nº de pieza: AS5045 | |
| Temperatura de funcionamiento | Mín. [°C] | -5 |
| Máx. [°C] | 80 | |
| Motor | Coreless | |
| Velocidad | Mín. [pb] | 9,600 |
| Máx. [bps] | 4,500,000 | |
| Algoritmo de control | PID | |
| Tipo de engranaje | Espuela | |
| Material del engranaje | Metal | |
| Material de la caja | Plástico de ingeniería | |

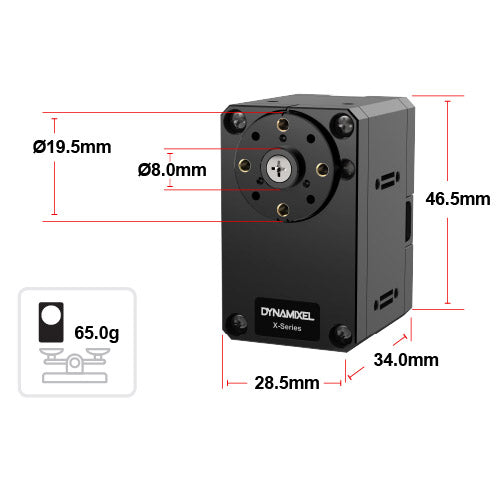

| Dimensiones (ancho x alto x fondo) [mm] | 28,5 x 46,5 x 34,0 | |
| Dimensiones (ancho x alto x fondo) [pulgadas] | 1,12 x 1,83 x 1,34 | |
| Peso [g] | 65.00 | |
| Peso [oz] | 2.29 | |
| Relación de transmisión | 159.5 : 1 | |
| Reacción [arcmin] | - | |
| Backlash [deg] | - | |
| Command Signal | Digital Packet | |
| Protocol Type | Half duplex Asynchronous Serial Communication (8bit, 1stop, No Parity) | |
| Link (Physical) | TTL Level Multidrop Bus | |
| ID | 0 ~ 252 | |
| Feedback | Position, Velocity, Load, Realtime tick, Trajectory, Temperature, Input Voltage, etc | |
| Protocol version | Protocol 1.0 Protocol 2.0(Default) | |
| Operating Mode / Angle | Velocity Control mode：Endless turn Position Control Mode：360 [deg] Extended Position Control Mode：±256 [rev] PWM Control Mode：Endless turn | |
| Output [W] | - | |
| Standby Current [mA] | 46 | |
Varios métodos de cableado

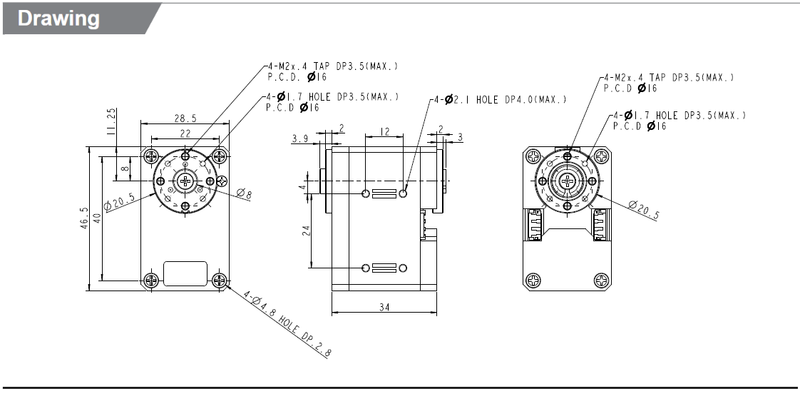

Dibujo

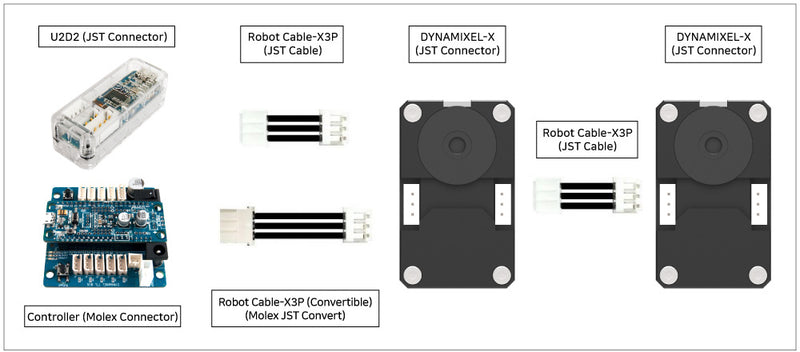

Productos compatibles

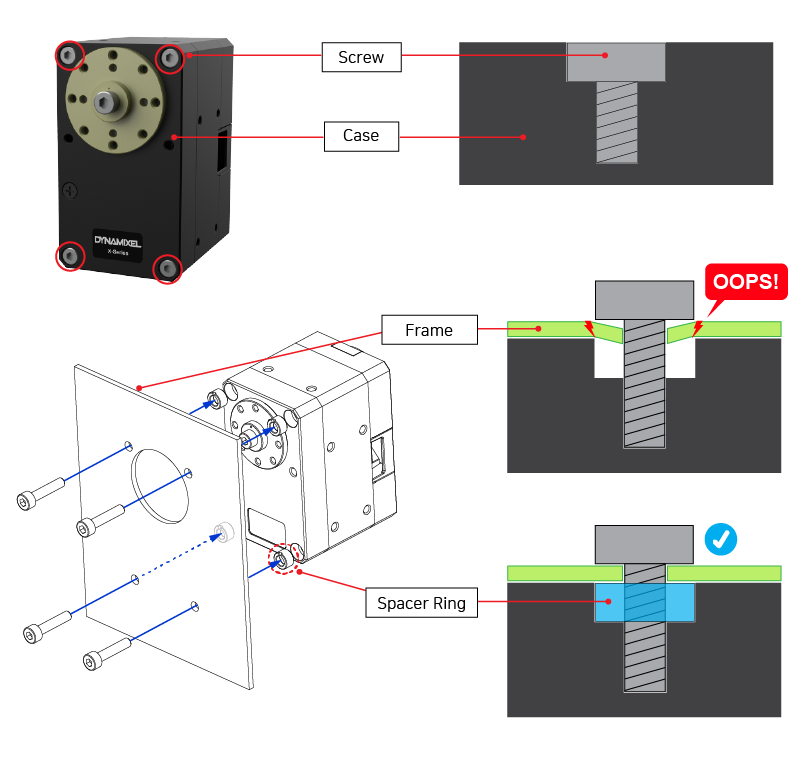

Cautela
Conjunto de cables de la serie DYNAMIXEL-X a través de una caja hueca Organice el cable enredado antes de ensamblar la carcasa posterior. No monte la carcasa trasera con el cable enredado. El cable enredado puede ser aplastado por la carcasa y causar un error de comunicación. Si usa dos cables a través de la caja hueca, los cables se dañarán. Utilice solo un cable a través de la carcasa hueca. La serie DYNAMIXEL-X adoptó un nuevo conector JST chapado en oro para una comunicación segura y confiable. El conector utilizado para el Dynamixel anterior es Molex. Para controlar los actuadores de la serie DYNAMIXEL-X a través de OpenCM o USB2Dynamixel, utilice el cable convertible JST-Molex incluido en el paquete.
Sin embargo, el cable convertible Molex-JST NO está incluido en el modelo XL430. Compre un cable convertible cuando utilice un controlador y una interfaz que admita el conector JST.

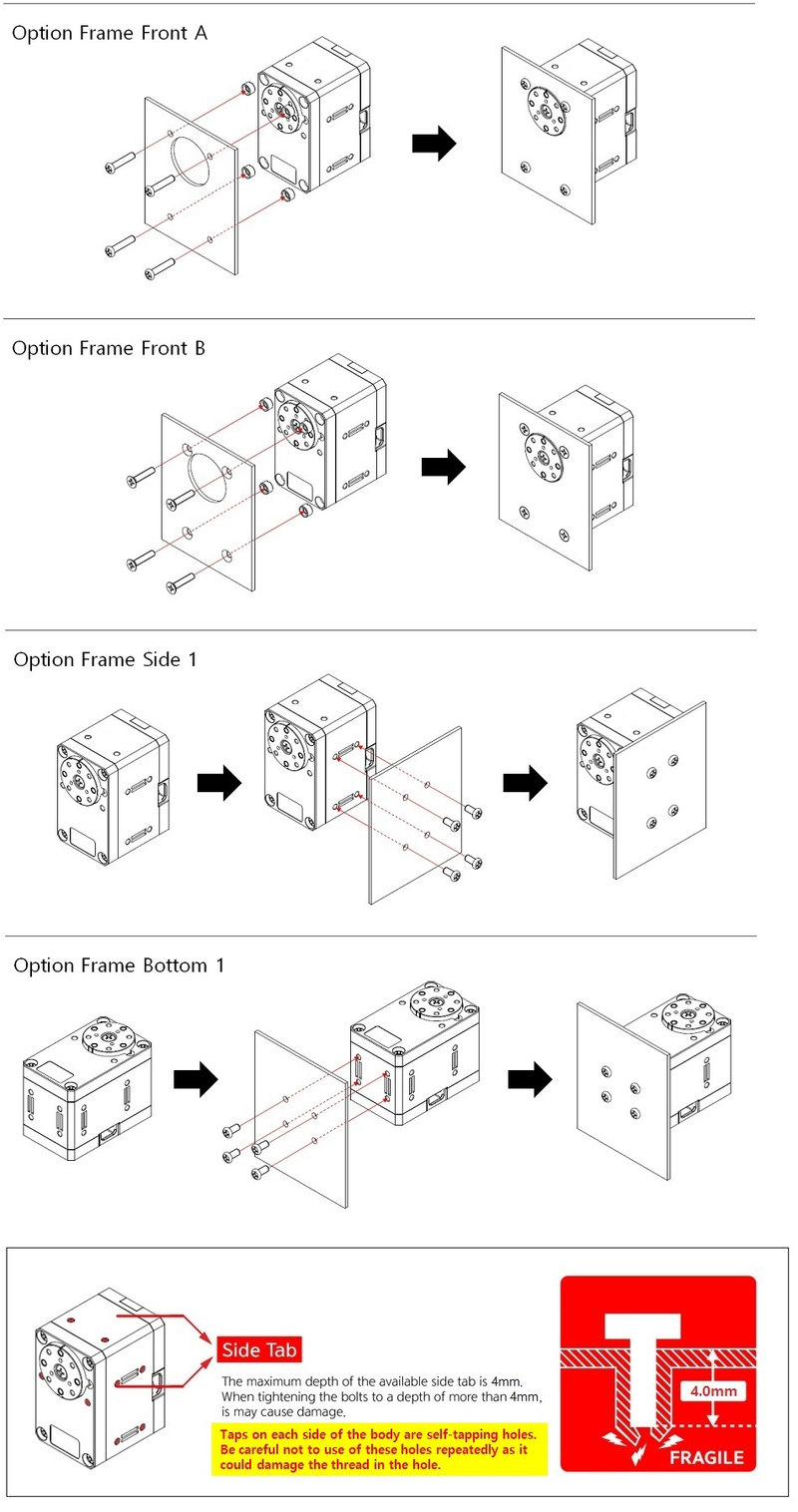

Ejemplo de instalación
