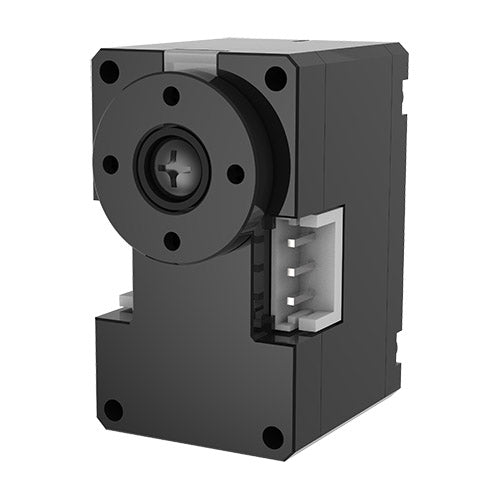

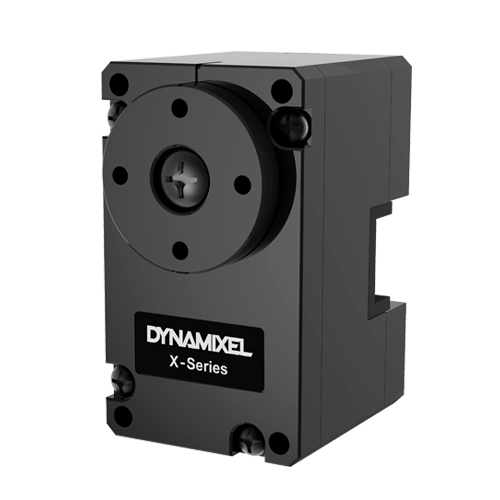

XL330-M288-T
$0,00
DYNAMIXEL-X
DYNAMIXEL-X es un actuador en red de alto rendimiento, que se ha utilizado ampliamente para construir robots multiarticulares con fiabilidad y capacidad de expansión.
Funciones
- Actuador inteligente exclusivo del robot con motor de CC totalmente integrado + engranaje reductor + controlador + controlador + red en un servomódulo de CC compacto.
- Arquitectura de control sofisticada: Múltiples métodos
de retroalimentación y control (6 modos de funcionamiento, control de ganancia PID, control de perfil, retroalimentación de datos) - Compatible con múltiples entornos
de desarrollo (SDK, código fuente, bibliotecas, softwares basados en GUI)
DESCRIPCIÓN
DYNAMIXEL-X
DYNAMIXEL-X es un actuador en red de alto rendimiento, que se ha utilizado ampliamente para construir robots multiarticulares con fiabilidad y capacidad de expansión.
Funciones
- Actuador inteligente exclusivo del robot con motor de CC totalmente integrado + engranaje reductor + controlador + controlador + red en un servomódulo de CC compacto.
- Arquitectura de control sofisticada: Múltiples métodos
de retroalimentación y control (6 modos de funcionamiento, control de ganancia PID, control de perfil, retroalimentación de datos) - Compatible con múltiples entornos
de desarrollo (SDK, código fuente, bibliotecas, softwares basados en GUI)
ESPECIFICACIONES
| Par de pérdida [N.m] | Velocidad sin carga [rpm] | Voltaje [V] | Dimensión [mm] | Peso [g] | |
| 0.52 |
|
5.0 | 20 x 34 x 26 | 18.0 |
| Nombre del modelo | XL330-M288-T | |
|---|---|---|
| Serie | DYNAMIXEL X | |
| MCU | ARM Cortex-M0+ (64 [MHz], 32 bits) | |
| Voltaje de entrada | Mín. [V] | 3.7 |
| Recomendado [V] | 5.0 | |
| Máx. [V] | 6.0 | |
| Características de rendimiento | Voltaje [V] | 5.0 |
| Par de pérdida [N·m] | 0.52 | |
| Corriente de pérdida [A] | 1.5 | |
| Velocidad sin carga [rpm] | 104.0 | |
| Corriente sin carga [A] | 0.15 | |
| Operación continua | Voltaje [V] | - |
| Par [N·m] | - | |
| Velocidad [rpm] | - | |
| Corriente [A] | - | |
| Resolución | Resolución [grados/pulso] | 0.0879000000 |
| Paso [pulso/rev] | 4,096 | |
| Ángulo [grado] | 360 | |
| Sensor de posición | Codificador absoluto sin contacto (12 bits, 360 [grados]) Fabricante: ams(www.ams.com), Nº de pieza: AS5601 | |
| Temperatura de funcionamiento | Mín. [°C] | -5 |
| Máx. [°C] | 70 | |
| Motor | Base | |
| Velocidad | Mín. [pb] | 9,600 |
| Máx. [bps] | 4,000,000 | |
| Algoritmo de control | PID | |
| Tipo de engranaje | Espuela | |
| Material del engranaje | Plástico de ingeniería | |
| Material de la caja | Plástico de ingeniería | |

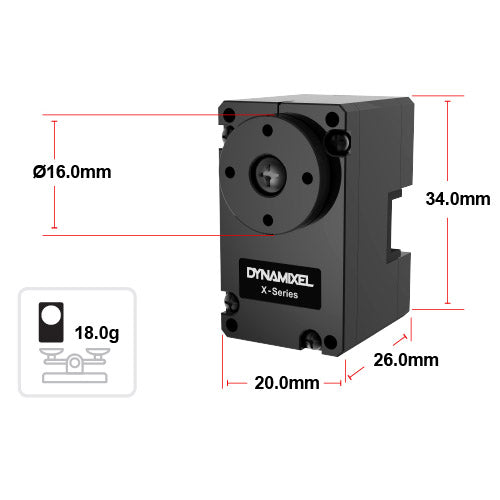

| Dimensiones (ancho x alto x fondo) [mm] | 20 x 34 x 26 | |
| Dimensiones (ancho x alto x fondo) [pulgadas] | 0,78 x 1,33 x 1,02 | |
| Peso [g] | 18.00 | |
| Peso [oz] | 0.63 | |
| Relación de transmisión | 288.4 : 1 | |
| Reacción [arcmin] | - | |
| Reacción violenta [grados] | - | |
| Señal de comando | Paquete digital | |
| Tipo de protocolo | Comunicación serial asíncrona semidúplex (8 bits, 1 parada, sin paridad) | |
| Enlace (físico) | Bus multipunto de nivel TTL | |
| IDENTIFICACIÓN | 0 ~ 252 | |
| Retroalimentación | Posición, velocidad, corriente, tick en tiempo real, trayectoria, temperatura, voltaje de entrada, etc. | |
| Versión del protocolo | Protocolo 2.0 Experimental S.BUS Experimental iBUS RC-PWM | |
| Modo de funcionamiento / ángulo | Modo de control actual: giro sin fin Modo de control de velocidad: giro sin fin Modo de control de posición: 360 [grados] Modo de control de posición extendido: ±256 [rev] Modo de control de posición basado en corriente: ±256 [rev] Modo de control PWM: giro sin fin | |
| Salida [W] | - | |
| Corriente de espera [mA] | 15 | |
