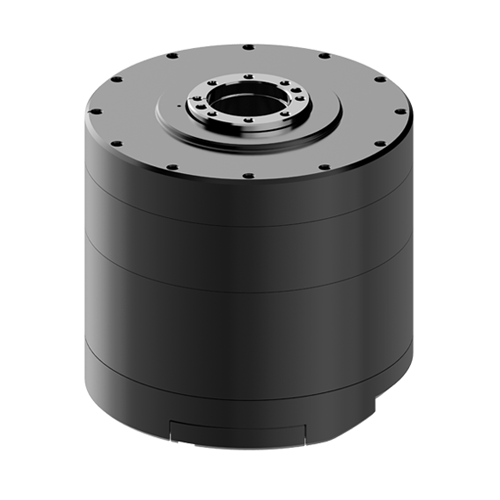

YM080-230-B001-RH
$0,00
DYNAMIXEL-Y
DYNAMIXEL-Y es un actuador robótico premium de alto rendimiento. Los usuarios pueden elegir entre varias opciones, como motor, freno, reductor y la versión todo en uno, según sus requisitos específicos.
Funciones
- Con altas RPM y un control de posición preciso, DYNAMIXEL-Y permite la creación de sistemas rápidos y precisos.
- La disponibilidad de frenos electrónicos integrados y reductores de engranajes cicloidales DYD también ofrece una mayor seguridad y fiabilidad.
- Las opciones para el tamaño del motor, la reducción de engranajes y los frenos integrados se pueden seleccionar en función de los requisitos de velocidad y rendimiento.
- El diseño compacto proporciona una alta flexibilidad, con casos de uso que incluyen sistemas de movimiento multiarticulado, actuadores lineales, servocilindros y más.
DESCRIPCIÓN
DYNAMIXEL-Y
DYNAMIXEL-Y es un actuador robótico premium de alto rendimiento. Los usuarios pueden elegir entre varias opciones, como motor, freno, reductor y la versión todo en uno, según sus requisitos específicos.
Funciones
- Con altas RPM y un control de posición preciso, DYNAMIXEL-Y permite la creación de sistemas rápidos y precisos.
- La disponibilidad de frenos electrónicos integrados y reductores de engranajes cicloidales DYD también ofrece una mayor seguridad y fiabilidad.
- Las opciones para el tamaño del motor, la reducción de engranajes y los frenos integrados se pueden seleccionar en función de los requisitos de velocidad y rendimiento.
- El diseño compacto proporciona una alta flexibilidad, con casos de uso que incluyen sistemas de movimiento multiarticulado, actuadores lineales, servocilindros y más.
ESPECIFICACIONES
| Par continuo [N.m] | Velocidad sin carga [rpm] | Voltaje [V] | Dimensión [mm] | Peso [g] |
| 0.6 |
|
24.0 | D80 x 76.1 | 890 |
| Model Name | YM080-230-B001-RH | |
|---|---|---|
| Series | DYNAMIXEL Y | |
| MCU | ARM Cortex-M4 (168 [Mhz], 32 [bit]) | |
| Input Voltage | Min. [V] | - |
| Recommended [V] | 24.0 | |
| Max. [V] | - | |
| Performance Characteristics | Voltage [V] | 24.0 |
| Stall Torque [N·m] | - | |
| Stall Current [A] | - | |
| No Load Speed [rpm] | 3,190.0 | |
| No Load Current [A] | - | |
| Continuous Operation *) | Voltage [V] | 24.0 |
| Torque [N·m] | 0.6 | |
| Speed [rpm] | 2,597.0 | |
| Current [A] | 12.6 | |
| Resolution | Resolution [deg/pulse] | 0.0006866455 |
| Step [pulse/rev] | 524,288 | |
| Angle [degree] | 360 | |
| Position Sensor | Contactless absolute encoder (19Bit, 360 [deg])Multi-turn (18Bit, 262,144 [rev], Battery back up) | |
| Operating Temperature | Min. [°C] | -5 |
| Max. [°C] | 55 | |
| Motor | Frameless BLDC | |
| Baud Rate | Min. [bps] | 9,600 |
| Max. [bps] | 10,500,000 | |
| Control Algorithm | PID | |
| Gear Type | - | |
| Gear Material | Metal | |
| Case Material | Metal (Plastic Bottom) | |

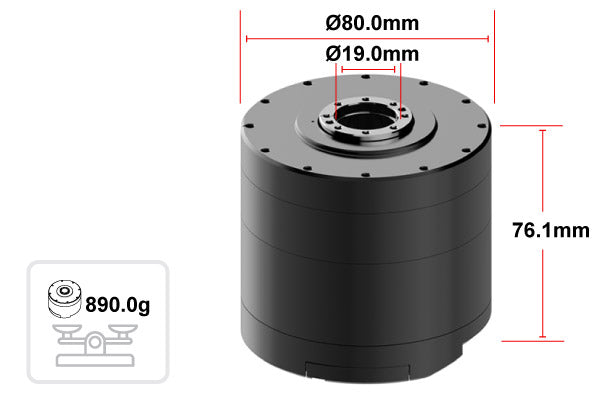

| Dimensions (WⅹHⅹD) [mm] | D80 x 76.1 | |
| Dimensions (WⅹHⅹD) [inch] | D3.14 x 2.99 | |
| Weight [g] | 890.00 | |
| Weight [oz] | 31.39 | |
| Gear Ratio | 1:1 | |
| Backlash [arcmin] | - | |
| Backlash [deg] | - | |
| Command Signal | Digital Packet | |
| Protocol Type | Half duplex Asynchronous Serial Communication (8bit, 1stop, No Parity) | |
| Link (Physical) | RS-485 Multidrop Bus | |
| ID | 0 ~ 252 | |
| Feedback | Position, Velocity, Current, Temperature, Voltage, etc | |
| Protocol version | Protocol 2.0 Modbus | |
| Operating Mode / Angle | Current Control mode：Endless turn Velocity Control mode：Endless turn Position Control Mode : ±131,072 [Rev] | |
| Output [W] | 230 | |
| Standby Current [mA] | 40 | |
YM080-230-B001-RH
$0,00

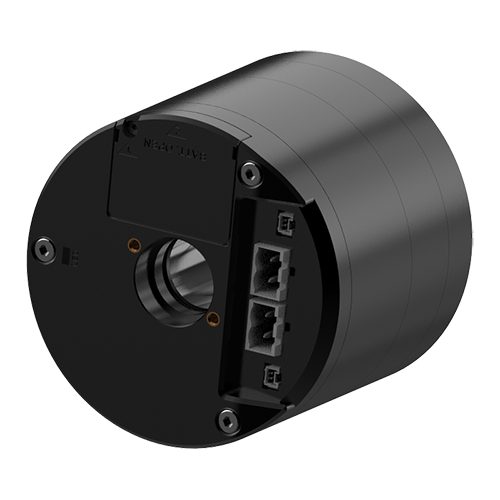

Motor sin marco de alto rendimiento con eje hueco Control de par basado en la detección de corriente Control PID para mejorar la posición, la velocidad, la fiabilidad y la precisión El codificador magnético absoluto integrado y la batería reemplazable permiten conservar la información de posición de varias vueltas incluso después de un apagado completo (con batería de respaldo).
Carcasa metálica para una alta durabilidad La configuración modular facilita la creación de aplicaciones de diversos grados de libertad
Carcasa metálica para una alta durabilidad La configuración modular facilita la creación de aplicaciones de diversos grados de libertad
